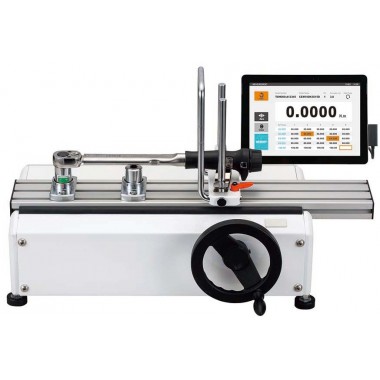

日本东日TOHNICHI TCC2/TCC2-G系列 扭力扳手检测仪
一台此类机器就可进行扭力扳手的校准及管理业务。宽角度、高精度的扭矩测试仪。
规格
| 常用规格 |
|
|
|
|
|
|
|
|
|
|
|
|
| 显示器 | 10英寸平板PC |
|
|
|
|
|
| 工具管理系统功能 | 扭力扳手/螺丝刀登记数据、测量数据存储
（型号、序列号、测量点、测量计数、精度级别、通道、 测量器、以前的记录）、
大数据量（1000个数值），检测单力方向的扭力扳手为1000个。
检测双向扭力扳手如BQSP等时，将少于1000个。 |
|
|
|
|
|
| 测量模式 | 脱跳式/直读式/手动式 |
|
|
|
|
|
| 归零调整 | 自动（按C键） |
|
|
|
|
|
| 使用温度范围［°C］ | 0～40（无冷凝） |
|
|
|
|
|
| 电源AC［V］ | 100～240 50/60Hz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 精度±1%+1位数 |
| 型号 | TCC100N2-G | TCC100N2-D-G | TCC500N2-G | TCC1000N2-G |
| CH | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
| 扭矩范围［N·m］ | 小～大 | 4～100 | 1～25 | 4～100 | cN·m20～600 | 20～500 | 4～100 | 50～1000 | 20～500 |
| 1位数 | 0.01 | 0.002 | 0.01 | cN·m0.05 | 0.05 | 0.01 | 0.1 | 0.05 |
扭矩范围
［kgf·cm］ | 小～大 | 40～1000 | 10～250 | 40～1000 | 2～60 | 200～5000 | 40～1000 | 500～10000 | 200～5000 |
| 1位数 | 0.1 | 0.02 | 0.1 | 0.005 | 0.5 | 0.1 | 1 | 0.5 |
扭矩范围
［lbf·in］ | 小～大 | 35.5～885 | 9～220 | 35.5～885 | 2～50 | 180～4400 | 36～880 | 445～8800 | 180～4400 |
| 1位数 | 0.1 | 0.02 | 0.1 | 0.005 | 0.5 | 0.1 | 1 | 0.5 |
| 可测有效长度 L［mm］ | 575 | 482 | 575 | 482 | 1035 | 769 | 1700 | 1212 |
| 插入驱动头 □a［mm］ | 12.7 | 9.53 | 12.7 | 6.35 | 19.05 | 12.7 | 25.4 | 19.05 |
尺寸
［mm］ | 全长 | L’ | 714 | 1206 | 1906 |
| 全宽 | B | 388 | 502 | 574 |
| 全高 | H | 375 | 430 | 526 |
| 本体 | L1 | 480 | 710 | 1000 |
| B1 | 270 | 355 | 400 |
| H1 | 230 | 283 | 328 |
| 重量［kg］ | 35 | 75 | 115 |
| 附件［mm］ | 减寸转接头 方头
（外螺纹-内螺纹） | □12.7 - □9.53
□9.53 - □6.35 | □12.7 - □9.53 | □19.05 - □12.7
□12.7 - □9.53 | □25.4 - □19.05
□19.05 - □12.7 |
转接头
方头（外螺纹）-
六角头（内螺纹） | □12.7 - W10·13·19
□12.7 - W12·14·17 | □12.7 - W10·13·19
□12.7 - W12·14·17
□19.05 - W17·22·27
□19.05 - W19·24·30 | □19.05 - W17·22·27
□19.05 - W19·24·30
□25.4 - W36·46
□25.4 - W41·50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
